Parche como filtro

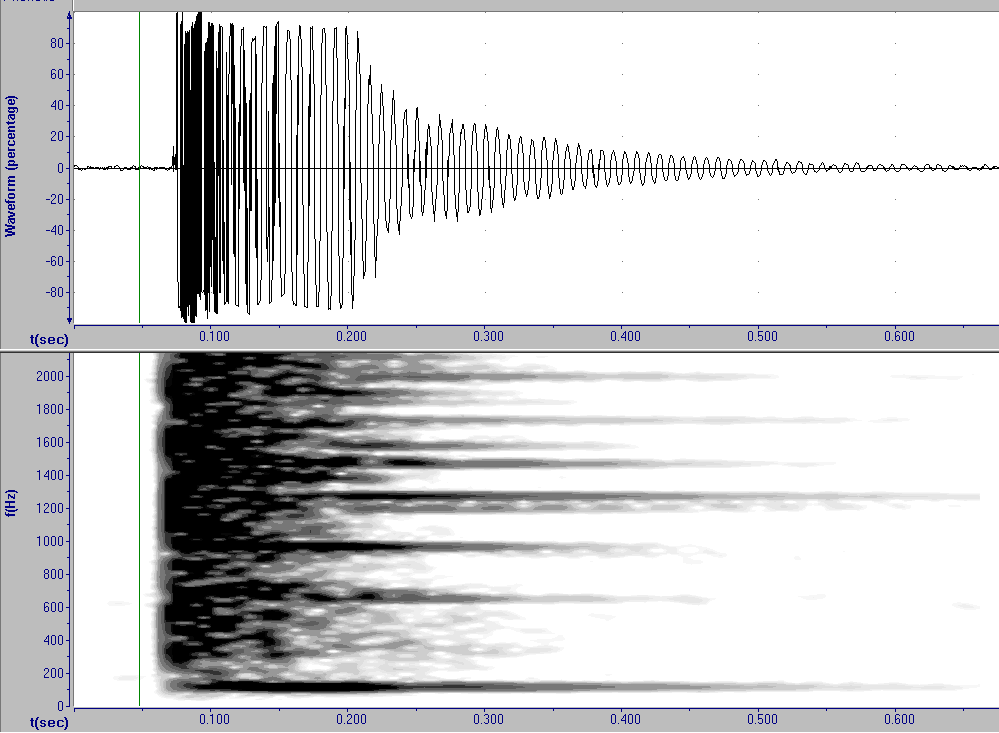

En la figura puede verse la historia tantas veces aludida del filtrado que un objeto vibrante cualquiera ejerce sobre la excitación que sufre. En el gráfico superior vemos la vibración de amplitud decreciente que experimenta el parche de un tambor (darbuka) al ser golpeado.

En el gráfico inferior vemos el espectrograma (espectro, en ordenadas, variable con el tiempo, en abscisas) de ese golpe. La mancha continua del principio, que representa todas las frecuencias contenidas en un golpe seco, se va decantando gradualmente en sólo unas pocas líneas horizontales, correspondientes precisamente a las frecuencias de los modos propios de vibración de ese parche.



    El parche  (y el tambor que le sujeta) son un filtro en frecuencia.



De modo que, el parche filtra las frecuencias recibidas y sólo permite unas cuantas, las suyas propias:

                     el parche  (y el tambor que le sujeta) son un filtro en frecuencia.
